一、概述及特点

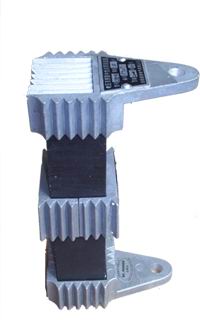

LXQ型6-35kV电压互感器（PT）中性点用非线性电阻消谐器，是安装在电压互感器（PT）一次绕组PY中性点与地之间的一种非线性电阻消谐阻尼器件。与传统的RXQ型消谐器相比，结构进行了较大改进，极大提高了消谐器的热容量。
LXQ型消谐器采用电气性能优异、超细颗粒的SiC为基材，经高温氢气烧结而成。裸露的电阻器表面经特殊处理，电阻体两端以压接导电体，能经受日晒雨淋，可直接用于户外，具有体积小、重量轻、散热快、强度高、便于安装等特点。
二、主要性能参数
|
序号 |
项 目 |
技术参数 |
|
LXQ-6/10 |
LXQ-6/10二次侧 |
LXQ-6/10超小型 |
LXQ -35 |
|
1 |
直流特性
(kV/mA) |
1.45～1.65/15 |
1.60～1.70 |
1.60～1.70 |
4.0～4.2/42 |
|
2 |
非线性系数
(α) |
0.40～0.45 |
0.40～0.45 |
0.40～0.45 |
0.40～0.45 |
|
3 |
U0.3mAp
(V) |
130±30 |
110±30 |
120±50 |
180±50 |
|
4 |
U3mAp
(V) |
500±100 |
400±100 |
450±100 |
1400±150 |
|
5 |
热容量
(250mA/10min) |
通过 |
通过 |
通过 |
通过 |
三、使用条件
● 环境温度：-40℃～+40℃
● 环境湿度：最湿月平均最大相对湿度不超过90%，产品表面无温度变化引起的凝露
● 大气条件：无严重污染及侵蚀性、爆炸性介质
● 使用地点：无剧烈震动与冲击的场所，不宜长久经受日晒雨淋
● 电源频率：48Hz～60Hz | |
