 楼承板的构造与使用方法

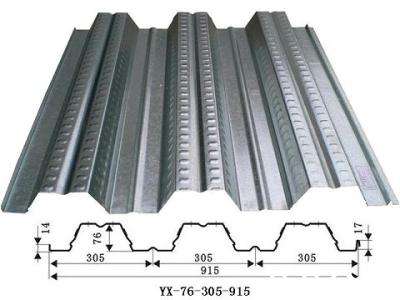

楼承板型材厚0.8mm、1.0mm、1.2mm宽600mm~1025mm，高35mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊；楼承板间用专用夹紧钳咬合压孔连接；堵头用专用镀锌堵头板与楼承板及钢梁点焊。如果是带弧形区楼承板异型裁切采用等离子切割机切割，其切口光滑，表面镀锌层完整。楼承板焊接采用手工电弧点焊，焊条为Ｅ4303，直径3.2mm，熔透焊接点为16mm.原设计焊点间距305mm，后将焊点增加1倍，以确保操作人员行走时楼承板不变形，混凝土浇筑时楼承板端头不漏浆。当楼面层结构标高变化不一致时，采取加焊型钢措施，使水平结构呈台阶过渡，当降低标高时工字梁腹板加焊角钢；抬升标高时工字梁翼缘加焊槽钢。当遇到楼面有预留洞口时尺寸一般是大于500mm×500mm时采用先开洞措施，即在钢梁上加焊型钢托梁分隔，增加洞口刚度，网片钢筋在洞口断开，并与型钢焊接；洞口尺寸小于500mm×500mm时采取后开洞措施，即在楼承板上增加堵头分割板，网片钢筋贯通，混凝土浇筑成型后可剪断钢筋. |
